三防漆在什么情況下需要刷涂？無溶劑環(huán)保有機硅三防漆刷涂工藝中應做哪些防護準備，刷涂時應采用什么樣的操作方法使三防漆的漆膜更均勻，以及元器件管腳如何刷涂？

無溶劑型環(huán)保有機硅三防漆是一種室溫固化彈性敷形涂料，要求有空氣中的濕氣來固化。TIS-NM環(huán)保有機硅三防漆這種敷形涂料很受歡迎的原因是其對環(huán)境友著、無溶劑配方，快速固化，固化后的彈性體為在各種各樣的工作環(huán)境中的元器件和相互連接提供了很好的應力消除。

尤其在極其惡劣的環(huán)境中，對于保護電路，保持元器件和線路的低應力環(huán)境非常有用。這些惡劣的環(huán)境范圍包括日常的消費類電子產(chǎn)品所處的溫度和濕度極端環(huán)境，到更加惡劣的汽車引擎蓋下的環(huán)境，以及在軍事或者工業(yè)應用的環(huán)境。

用于剛性和柔性電路板的保護，固化后形成柔軟的透明彈性體，是印刷線路板應用的理想材料，尤其是印刷線路板上那些敏感元器件和密間距設計的元器件，例如繼電器、電感、發(fā)動機、電位器、光學儀器等。

一般特性：不含溶劑，室溫固化，低氣味，低粘度

產(chǎn)品使用特性：單組份、無底漆使用

熱穩(wěn)定性：低溫高溫穩(wěn)定性

穩(wěn)定性：抗氧化、耐水氣、耐濕熱、耐臭氧、防紫外輻射

粘接性：FR4、金屬（鋁、銅）、陶瓷、塑料、玻璃等

通常情況下，有機硅三防漆需依靠溶劑進行稀釋，以增加其流動性，TIS-NM環(huán)保三防漆在無溶劑的情況下保持產(chǎn)品低粘度和良好的流動性，同時使產(chǎn)品發(fā)揮出較強的附著力，同類型的很多三防漆產(chǎn)品目前還無法兼顧這幾個技術難點。

該產(chǎn)品從環(huán)保及性能方面均可替代道康寧DC 1-2577三防漆

無溶劑環(huán)保三防漆檢驗報告

（1）常規(guī)耐候、耐溶劑、耐腐蝕性能檢測報告

※ 附著力及耐溶劑后附著力均為1級，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化，中性鹽霧試驗168小時后，試板表面無明顯變化。

報告說明：

1.劃格后，用壓敏膠帶粘貼劃格區(qū)域后再觀察漆膜脫落情況。

2.試板制樣：采取噴涂方式制樣。

3.耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。

4.鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm²;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm²/h。

5.鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。

6.鹽霧試驗結束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。

（2）ROHS報告

（3）氯元素檢測報告

無溶劑環(huán)保三防漆刷涂工藝

什么情況下需要對環(huán)保三防漆采取刷涂工藝呢？

1.當對元器件或者PCB進行局部涂覆時;

2.對原已涂覆過的PCB板進行維修后原涂層被破壞，需補涂時;

3.PCB尺寸過小，不便浸涂時;

4.個別元器件不能被涂覆但也不方便遮蔽時。

刷涂前請準備普通防護類口罩、手套、毛刷、容器等，并保持室內(nèi)通風

用毛刷取足三防漆，依次有序的刷過，為了保證類似SOP、QFP、SOT等封裝的元器件管腳完整被涂覆，刷涂時可采用左→右，然后右→左的交替方式，然后進行上下交替涂覆。

每次取用適量，長時間暴露在空氣中會加速固化，使產(chǎn)品的流量性降低，取完及時擰緊封口蓋。

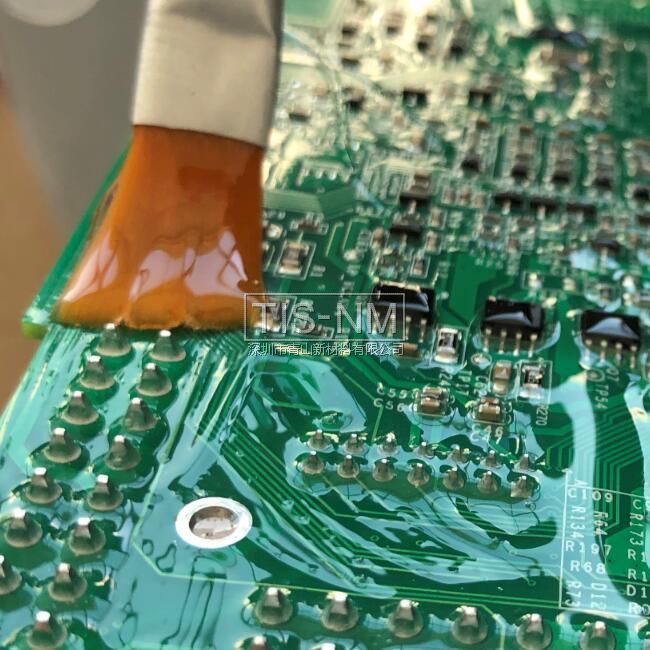

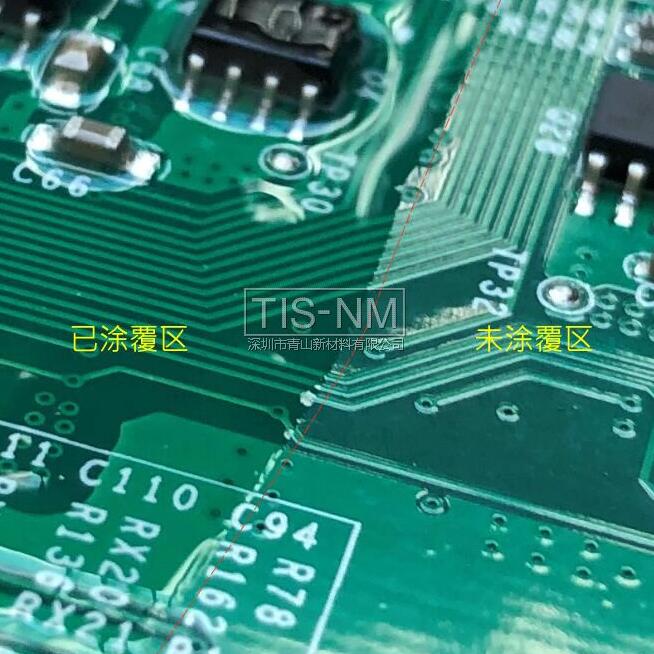

TIS-NM環(huán)保有機硅三防漆刷涂工藝展示

該環(huán)保有機硅三防漆的表干時間約15-20 Min，固化時間取決于幾種參數(shù)，包括使用的方法、薄膜厚度、濕度和溫度。表干時間通常是指涂料表面已干燥到能操作的時間。而完全固化時間是指材料達到全部物理特性如硬度、拉伸強度和粘合力所需要的時間。
