PCBA電路板防水防潮防腐蝕方法詳解

      電子產品的防水防潮歷來就是一大難題，因?yàn)樗鼪]有標準化萬無一失的做法，都是靠工藝工程師們的智慧以及新型防水防潮材料的輔助，合力達到目標，一般都涉及到注塑、密封、排氣、膠墊、導流，散熱，變形，開模等一系列工藝。

      其中PCBA電路板防水防潮防腐蝕是核心，畢竟電子產品中相對脆弱的部分就是PCBA，一旦水汽或者腐蝕性流體滲入到PCBA上，則會造成元器件管腳短路或者被腐蝕，就會使電子產品的功能受影響甚至損毀，PCBA防水防潮防腐蝕方法從外到內通常是結構防護+灌封防護+PCBA功能涂層防護，接下來青山新材小編就分別介紹這幾個工藝。

電子產品常見的防水防潮工藝

一、結構防水

結構防水是電子產品防水最為傳統的模式，也應該是大多數工程師們最先想到的辦法，主題思想是疏水，導流，外部封裝與內部電氣部分的有效隔離，產品的模具設計以及各種封堵是要點，當然越是復雜模具的成本也不便宜。比如前幾年部分防水手機在設計耳機孔，充電口時候采用防水蓋、密封圈等設計方法，就是從外部著手去堵，相當一部分電子產品是采用了這種方式，從而達到防水防潮的目的。

手機防水設計

結構防水防潮還有一種做法就是前幾年流行的超聲波，適用于一些外觀全封閉式的電子產品，即便是從結構上做很多的改變依然無法更好的阻止水氣的浸入，因?yàn)殡娮赢a(chǎn)品特別是手機、耳機、手表、醫療設備類的產品使用非常頻繁，外觀遭到人為非人為破壞都是隨時存在的，外殼自身也存在著變形的風險，外觀結合處的縫隙也會隨之變形，成為潛在的風險。

二、灌封膠防水

灌封方式防水目前常見的是采用環氧樹脂灌封膠，是用于電子產品模組的灌封，可以將整個PCB板包裹其中，從而起到防水、防潮、防鹽霧、防霉菌、抗震、抗外力沖擊等，環氧樹脂是飽和性樹脂，以其為基材生產的環氧樹脂灌封膠具有本體強度高、粘接力強、耐候性好、收縮率低、絕緣強度高、無毒環保等特性，灌封后能在-45-120℃間穩定的機械和電氣性能。能對電路板全方位保護，極大提高電路板的使用壽命。但同時也存在一些比較致命的問題，比如PCB板的散熱將會非常受影響，最麻煩的是產品幾乎沒有返修的可能，或者說返修成本過高。

電子產品樹脂灌封膠防水

三、PCBA防水防潮涂層

（1）三防漆類

三防漆也叫線路板保護油、披覆油、防水膠、絕緣漆、防潮漆，三防漆類產品普遍比較厚，基本上涂層厚度會達到50微米，散熱不好，粘稠度高，一公斤產出比較低，干燥慢，目前很多三防漆依然使用揮發性溶劑，對人體與環境有很大傷害，這對于一些產品要出口歐美的制造企業來說環保不能達標。如果一定要使用，則需要使用類似T8507這樣無溶劑的環保三防漆。

灌封膠對電路板的防護作用超過三防漆。如果只要起到一個最基本的防護作用,是可以選用三防漆防護。

電路板三防漆

（2）PCBA納米防潮涂層

      電路板納米防水防潮涂層，是一種納米新材料，也叫納米涂層，目前較理想的三防漆替代品，厚度僅2-4微米，肉眼看不到，在PCB表面形成一張極薄的網，有效降低PCB表面能量，形成荷葉效應，散熱性能好，不影響連接器正常導電，防水可以達到IPx5,基本滿足生活防水標準，也可以防腐蝕，抗酸堿鹽。

      目前中高端運動耳機防汗就用這種涂層技術，納米涂層在操作方面非常簡單，直接把線路板在納米防水液里浸泡幾秒取出來自然晾置5分鐘就可以了。維修方便，環保達標，比如行業內口碑和品質都比較好的是青山新材TIS-NM納米涂層符合RoHS,REACH,鹵素檢測等歐盟環保認證，已被眾多生產商所采用。

PCB納米涂層表面超疏水現象

關于在PCBA上采用涂層的方式進行防水防潮防腐蝕的工藝，根據材料的特性更細致的又可以分為噴霧式涂層、浸泡式涂層、刷涂式防水涂層。

PCBA防水防潮防腐蝕常見的涂層工藝

目前市場上的電子產品納米防水防腐蝕材料大體上分為以下三種，各有優缺點，在此青山新材小編簡要的總結一下幾種防水涂層的性能，為廣大即將要使用納米防水涂料的生產者提供一點參考。

一、表面噴霧式納米防水涂層

（1）手持便攜式壓力噴霧防水涂層

可理解為納米噴霧劑，采用表面噴霧的形式，使手機或者平板電腦表面形成一層納米膜，從而從外部阻止水氣的進入，達到防水的效果，也可以直接噴涂到PCBA上，噴涂的厚度由噴涂次數的噴涂時區域內停留時間來決定。

手機防水噴涂

優點：操作簡單

缺點：使用在外部時抗磨損能力較弱，畢竟涂層是在產品的外殼部分，外殼是各種物品接觸最密切的部分，面對太多復雜的使用環境，損傷率會大大加快，并且產品在使用的過程中外觀有變形的風險，一旦變形就無法保證水氣對內部電路板的影響。

建議：可使用到一些短期需要防水功能的產品上

（2）真空鍍膜機噴霧防水涂層

這種技術是采用真空鍍膜機將防水劑在真空條件下采用噴霧的形式從產品外觀的隙縫中噴入產品內部，目的還是為了讓防水劑更廣泛的去接觸電路部分，但由于各種產品的外觀結構不一樣，密封性也不一致，所以噴霧之后防水劑在產品內部形成的涂層往往不完整。

優點：可多臺設備同時運作，加快效率

缺點：需要購買一定數量的設備，首先設備的質量會影響鍍膜的質量，況且有些設備的宣傳效果遠大于實際應用效果，因此在很大程度上會受制于設備的性能，按照其原理來看，不同的手機，不同的密封程度都會對產品內部的噴霧效果有不同的反應，很容易造成覆膜不完整，良率不好保證。

建議：要有比較好的設備，還要有好的防水劑。

手機防水真空鍍膜機

二、PCBA浸泡式納米涂層

    這種技術是目前比較有趨勢的做法，即將PCB上的元器件全部貼裝完成后在生產線加入一道工序，就是將線路板直接在納米防水液中浸泡，浸泡時間只需3-5秒，取出后自然常溫晾置10分鐘左右即可裝殼，非常方便，無須購置鍍膜機之類的設備，結膜也很完整。

    重中之重在于所使用的納米液的品質一定要過關，并且能達到國際市場對產品品質的要求，要選用環保達標，性能卓越的納米液，比如青山新材的R系列納米涂層。

    同時納米涂層式防潮防水因?yàn)槠鋬?yōu)異的性能而逐漸成為趨勢，很多廠商發布的新品都采用了納米涂層防水材料和技術。國內以青山新材納米涂層為代表的材料已被知名耳機廠商、電子煙廠商、軍工企業，空調巨頭等廣泛采用。

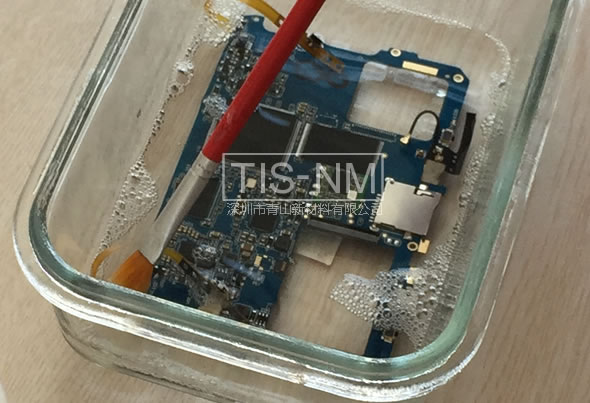

PCB納米防水涂層-浸泡作業圖

優點：操作簡單，無須增加設備投入，無須真空環境，涂布均勻，只需要將PCBA在納米防水液中浸泡幾秒就可以，做完涂層后并不影響連接器的導電性，可以防酸堿鹽腐蝕，因?yàn)橹苯油坎荚赑CB板上，產品外觀的變形損傷不會對PCB形成明顯的影響，由于是基于PCBA浸泡涂布的，所以幾乎適用于所有電子產品。

缺點：目前還無法單靠PCB納米涂層做到7級以上防水，只適用于生活防水

建議：納米防水液的選擇很重要，市場上各種納米防水涂料，價格差距很大，當然性能差距也很大，這就要求我們制造商要多測試同類型產品，對比性能，最終選擇質量優異的納米涂料。

不論納米涂層如何去涂布，其核心是納米防水液，納米防水液的科技含量將直接決定納米涂層的性能和質量，因此選擇質量可靠，口碑良好，并且經測試實驗性能表現穩定的納米防水涂料是廣大電子制造業廠家應該考慮的問題。

三、涂覆防水漆

    比如常見的三防漆、防水膠，還有目前的新材料納米涂層，都可以采用刷涂的方式施工作業，刷涂方式操作起來比較靈活，適合表面積比較小的線路板或者元器件單獨涂覆。

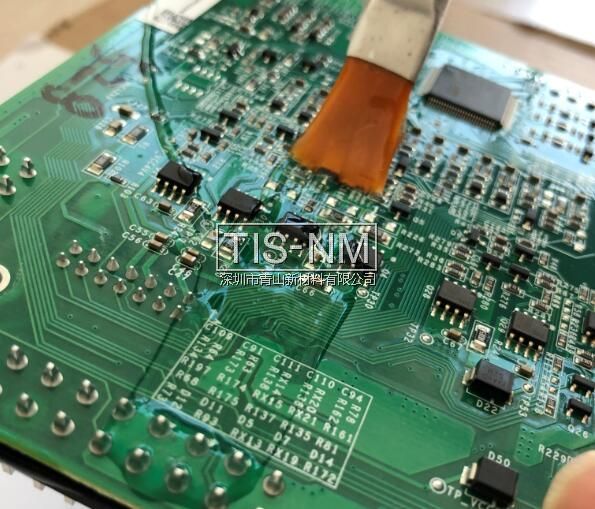

三防漆刷涂

當然還有其它不太常用的防水工藝，比如用石蠟涂布、用白凡士林灌封、使用超密封機盒、硅橡膠灌封等，但都會存在維修不便，發熱嚴重，成本昂貴，氣味太大，揮發物有害等大大小小的問題，需要工程師根據產品特性及品質要求來選擇合適的工藝和材料。

最后，我們不得不討論一個事實，就是期待的防水防潮耐腐蝕目標值與最終確定下來的可行性方案可能會有出入，更應該本著最真實需求的方向去找尋解決方案。
