三防漆的絕緣性能測試之IPC-TM-650 2.6.3.4標準解析

日常生活中電子產品時刻面臨惡劣環境的影響，比如空氣濕度大、空氣中鹽分含量高等現象司空見慣，其中濕氣是對PCB電路板最普遍、最具破壞性的主要因素，過多的濕氣會大幅降低導體間的絕緣抵抗性、加速高速分解及腐蝕導體等。

通常的做法是對一些要在惡劣環境中工作的電子設備進行內外防護處理，外在即外殼包裝的密封保護，內外即PCB板及元器件上涂覆功能涂層進行保護，以更大限度的增強電子產品的耐用性。三防漆則是一種常用的功能性涂層，涂覆于線路板的表面，形成一層保護膜（三防指的是防潮、防鹽霧、防霉）。我們常?？吹絇CB電路板金屬部分起了銅綠就是沒有涂覆三防漆，金屬銅與水蒸氣、氧氣共同化學反應而引起的。

電路板涂了三防漆后的絕緣性能的好壞是衡量三防漆品質是否過關的重要組成部分，因此通常要對三防漆的絕緣性能進行事先的測試，主要是依據IPC-TM-650標準進行樣品的測試，測量三防漆涂層在溫濕度變化過程中的絕緣電阻，本文主要對IPC-TM-650 2.6.3.4進行解析。

1、適用范圍

測量三防漆涂層經過溫濕處理過程中的絕緣電阻。

2、樣品要求

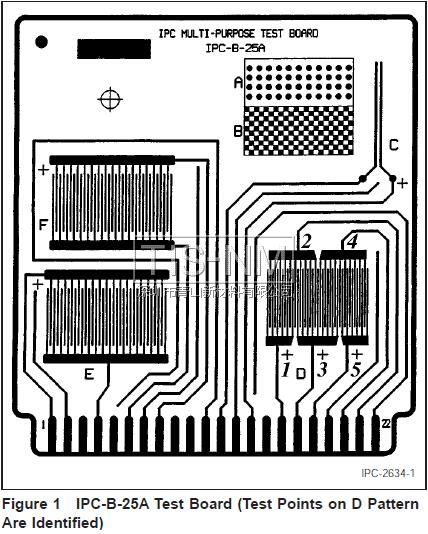

5片IPC-B-25A Test Board，在D pattern上進行測試： 1片沒有三防漆涂覆的板 ，4片有三防漆涂覆的板 。

3、所需設備和工具

（1）溫度濕度偏壓箱

（2）高阻儀

（3）烘箱

（4）計時器

（5）錫爐

（6）鉗子

（7）電烙鐵

（8）助焊劑。

4、測試條件

（1）室內環境：25°, +2°, -5°C；40-50% RH

（2）溫度濕度偏壓箱環境：25° 到65° ± 2°C ；90, -5, +3% RH；50VDC偏壓；20cyles

5、樣品準備

（1）檢查樣品外觀，符合IPC-A-600的有關規定；

（2）在D pattern的pad上分別焊接絕緣導線，1、3、5焊接正極導線，2、4焊接負極導線，注意焊接時不要使助焊劑飛濺到梳狀線路上（可使用防護罩防止飛濺 的發生，如果發飛濺則要丟棄測試板）；

（3）不要用手接觸樣品，也要防止樣品暴露在臟污環境下。

6、測試過程

（1）在50±2℃的環境中放置24小時；

（2）在實驗室環境下測量初始絕緣電阻，測量電壓為100VDC，1min后再讀一次數據看讀數是否穩定；

（3）將樣品豎直放入溫度濕度偏壓箱中，上面放置一個冷凝水滴防護罩；

（4）關上溫度濕度偏壓箱的門，設置50VDC的偏壓；

（5）進行20cycles的溫濕度循環，單個循環的過程如下：

a．在1.75±0.75hrs將溫度從25℃升到65℃；

b．在65℃下維持3, +0.5, -0 hrs；

c．在1.75±0.5hrs將溫度從65℃降到25℃.

7、測量與評估

（1）測量絕緣電阻前，關閉50VDC的偏壓，加載100VDC的測量電壓；

（2）分別在第1、4、7、10個cycle讀取絕緣電阻值；

（3）20cycles結束后，在“25± 2℃，50 ± 5%RH”的條件下放置24hrs后，在實驗室環境下再次測量絕緣電阻；

（4）按照IPC-CC-830檢查外觀和耐電壓。
